Kopplingsschema för släpvagnskontakt

Som tur är finns det ett standardiserat sätt att koppla ihop släpvagnskopplingen. Det finns två sätt: ett för den gamla 7-poliga släpvagnskontakten och ett för den nya 13-poliga släpvagnskontakten.

Vid montering av kabeln i uttaget är det viktigt att ha ledarna ordentligt avskalade, så att du uppnår god kontakt. Använd gärna ett multimeter för att mäta ohm och på så sätt kolla att det är bra kontakt.

Släpvagnskontakter finns som både 7-polig och 13-polig. Här i Sverige var det vanligt med 7-poligt släpvagnsuttag förr och många äldre bilar och släp har 7-poligt uttag, men moderna bilar och släpvagnar kommer med 13-poliga kontakter. Genom att använda en adapter kan du använda till exempel en 13-polig bil med en 7-polig släpvagn eller vice versa. Här kan du se översikt över adaptrar för trailer.

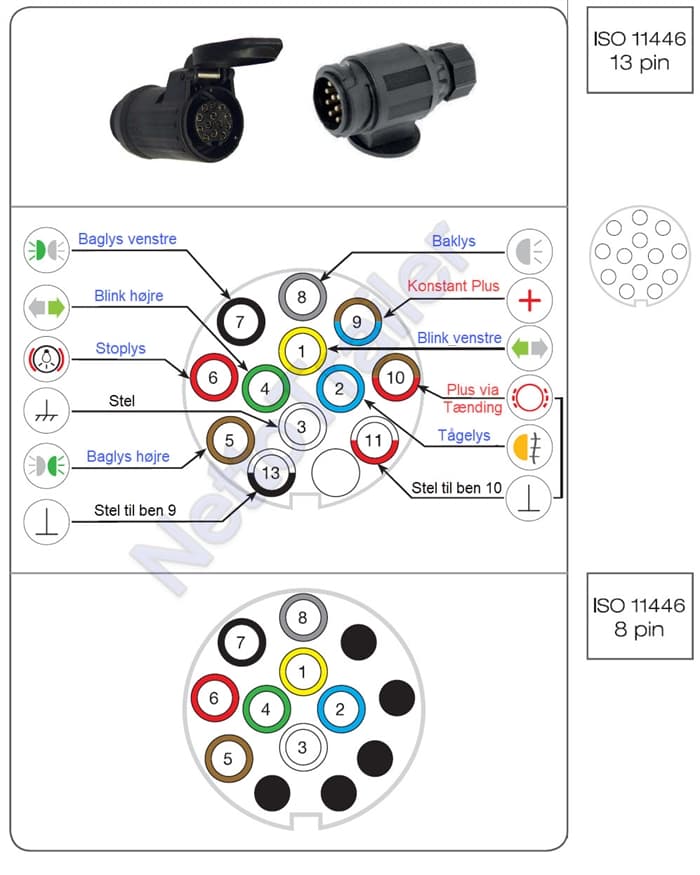

KOPPLINGSSCHEMA FÖR 13-POLIG SLAPVÄGNSKONTAKT:

Montering af anhængerstik - Digram over 13 polet trailerstik - Trailer stik diagram

VÄNLIGEN OBSERVERA FÖLJANDE:

Stift 9 är KONSTANT PLUS
Stift 10 är PLUS när bilens tändning är påslagen (nyckel i)
Observera att stift 9 och stift 13 är ett par: Stift 13 är MINUS till stift 9
Observera att stift 10 och stift 11 - stift 11 är MINUS till stift 10

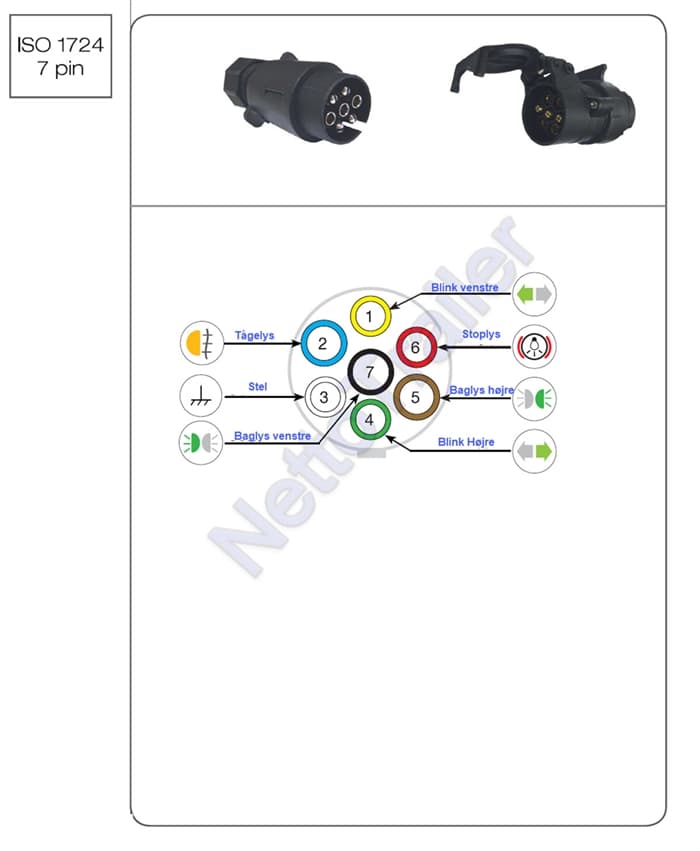

KOPPLINGSSCHEMA FÖR 7-POLIG SLAPVÄGNSKONTAKT:

Montering af 7 polet trailerstik - Diagram over 7 polet anhængerstik
